5. AWS ELB

5. AWS ELB

AWS



Scalability & High Availability

확장성과 가용성



수직 확장성 (Vertical Scalability)와 수평 확장성 (Horizontal Scalability)

• 수직 확장성은 인스턴스의 크기를 증가시키는 것이다
  • 예를 들어 t2.micro를 통해 어플리케이션을 작동 시키다가, t2.large로 바꾸는 것이다
  • 주로 데이터 베이스와 같이 비분산 시스템에 수직 확장을 한다
• 수평 확장성은 인스턴스의 개수를 증가시키는 것이다
  • 분산 시스템에 주로 사용이 된다



가용성 (Availability)

• 높은 가용성 (High Availability)는 수평 확장과 비슷하다
• 높은 가용성이 있다는 것은 어플리케이션 또는 시스템을 2개 이상의 데이터 센터 (AZ)에서 작동을 시키는 것이다
• 높은 가용성의 목표는 데이터 손실을 극복하는 것이다
  • 데이터를 다른 분산 시키게 되면, 하나의 데이터 센터에 문제가 생기더라도, 다른 데이터 센터에 데이터가 있기 때문에, 데이터 손실을 피할 수 있다



EC2의 확장성과 높은 가용성

• 수직 확장성 : 인스턴스의 크기를 증가 시키는 것
  • 확장 전 : t2.nano - 0.5G of RAM, 1 vCPU
  • 확장 후 : u-1 2tb1.metal - 12.3 TB of RAM, 448 vCPUs
• 수평 확장성 : 인스턴스를 추가
  • Auto Scaling Group (자동 확장 그룹)
  • Load Balancer (로드 밸런서)
• 높은 가용성 : 같은 어플리케이션을 다수의 AZ에서 작동 시키는 것
  • Auto Scaling Group multi AZ (멀티 AZ의 자동 확장 그룹)
  • Load Balancer multi AZ (멀티 AZ의 로드 밸런서)

---

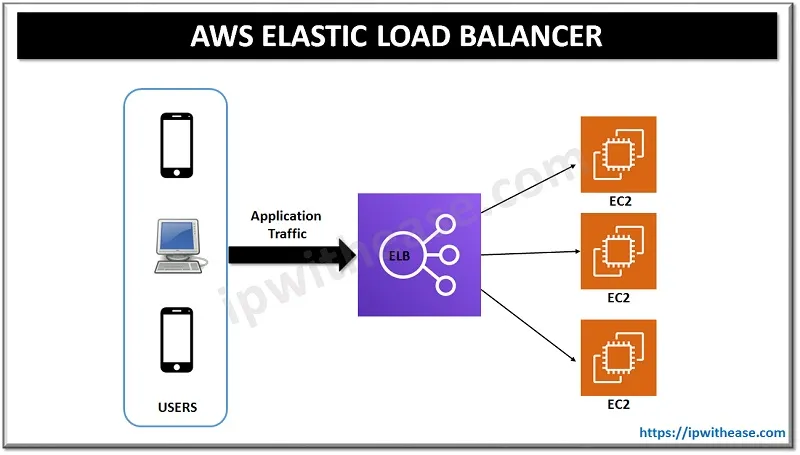

Elastic Load Balancing

로드 밸런스 (Load Balance)는 트래픽을 다수의 서버(ex. EC2 instance)들로 분산시켜주는 서버다



Load Balancer을 사용하는 이유

• 다수의 Downstream 인스턴스를 사용해서 부하를 분산시킨다
• 어플리케이션의 단일 접근 지점 (Single Point of Access, DNS)을 공개한다
• Downstream 인스턴스들의 실패를 처리한다
• 인스턴스들을 정기적으로 헬스 체그 (Health Check)를 한다
  • 이렇게 되면 어떤 인스턴스로 트래픽을 보낼 수 없는지 알 수 있다
  • 잘못된 인스턴스에는 트래픽을 보내지 않는다
• 웹사이트의 SSL (Secure Sockets Layer) Termination을 제공한다
  • SSL로 암호화된 데이터 트래픽이 해독되는 프로세스다 (HTTPS)
• 쿠키를 통해 보안을 강화할 수 있다
• 지역(zones)을 걸처 높은 가용성을 가질 수 있다
• 공공 트래픽을 개인 트래픽으로부터 분산시킬 수 있다



Elastic Load Balancer을 사용하는 이유

• Elastic Load Balancer는 관리가 된 load balancer다
  • 즉 AWS가 ELB가 작동하는 것을 보장한다
  • AWS가 업그레이드, 유지보수 , 높은 가용성까지 다 관리해준다
  • 적은 환경 설정을 통해, ELB를 사용할 수 있다
• 자체 로드 밸런서를 직접 구현하는 것보다 확장성 측면에서 덜 번거롭다
• 다수의 AWS 서비스들과 통합이 되어 있다

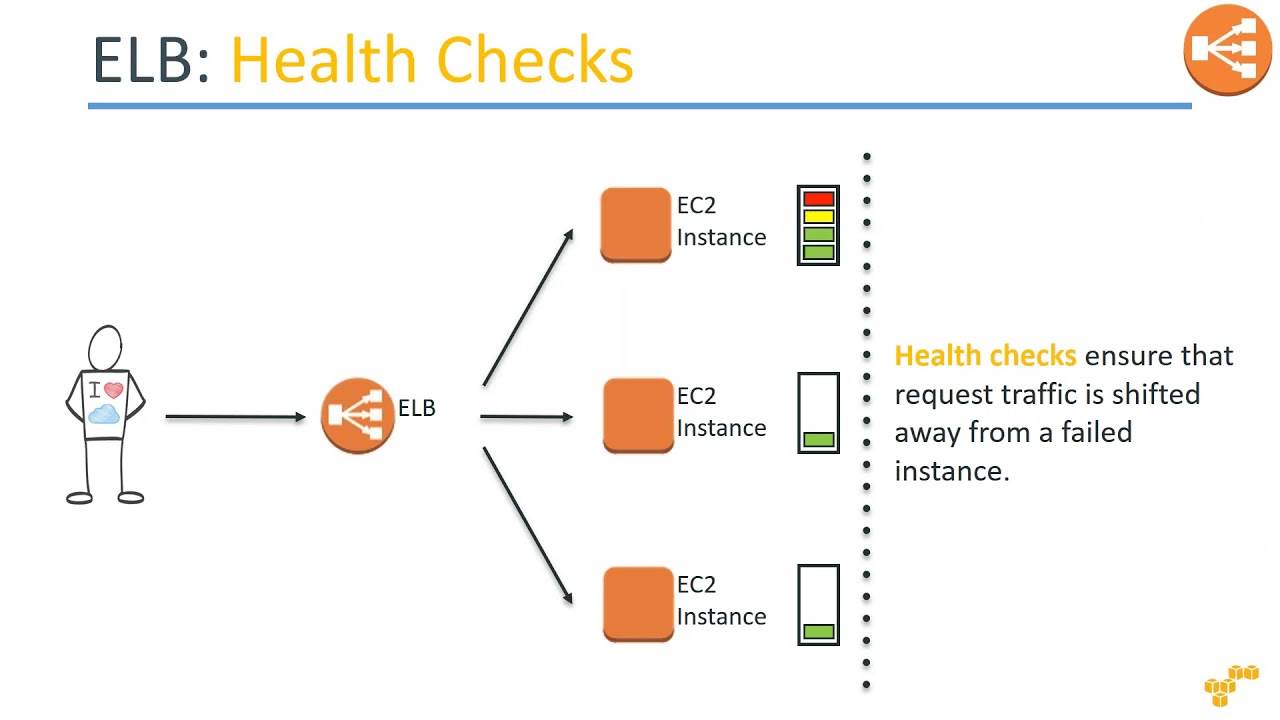

Health Checks

EC2 인스턴스가 제대로 작동하는지 확인한다

• 제대로 작동을 안 하면, 그 인스턴스에 요청을 못 하게 한다

• Port와 Route에서 Health Check이 이루어진다
• 응답이 200이 아니면, 인스턴스에 문제가 생긴 것이다





Load Balancer의 종류

• Classic Load Balancer, CLB (v1 - old generation) - 2009
  • HTTP, HTTPS, TCP, SSL (secure TCP)
• Application Load Balancer, ALB (v2 - new generation) - 2016
  • HTTP, HTTPS, WebSocket
• Network Load Balancer, NLB (v2 - new generation) - 2017
  • TCP, TLS (secure TCP), UDP
• Gateway Load Balancer, GWLB - 2020
  • 3번째의 계층에서 동작한다 (네트워크 계층) - IP 프로토콜에서 작동

내부 (private) 또는 외부 (public) ELB로 설정할 수 있다

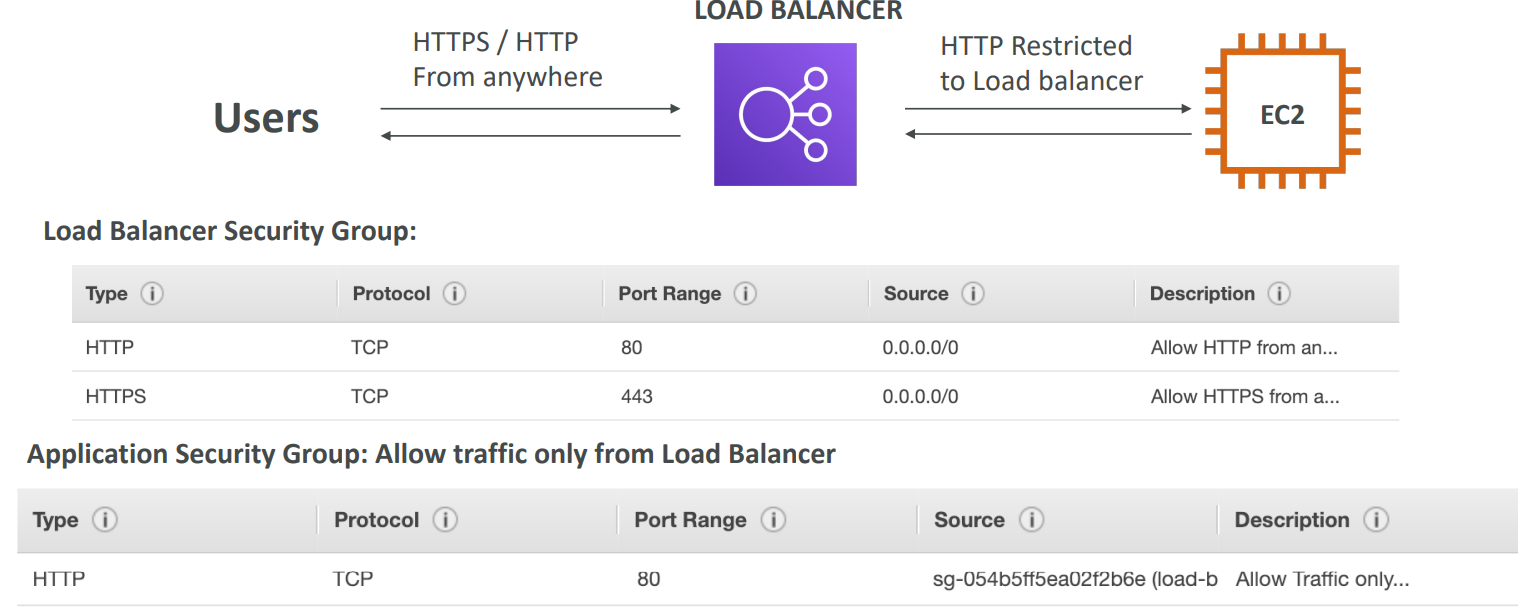

Load Balancer Security Group (보안 그룹)

• Load Balancer는 모든 유저가 접근 할 수 있다
• Load Balancer에서 EC2로 접근할 수 있는 유저들을 나누게 된다

---





ELB의 종류 in detail



Classic Load Balancers (v1)

• TCP (Layer 4), HTTP 와 HTTPS (Layer 7)을 지원한다
• TCP 또는 HTTP 기반으로 Health Check을 한다
• 없어질 예정의 ELB다



Application Load Balancer (v2)

• 7번째 계층만의 Load Balancer다 (HTTP)
• 컴퓨터 전방에 걸쳐 다수의 HTTP 응용 프로그램으로 라우팅 할 수 있도록 도와준다
  • 이 컴퓨터들은 Target Groups으로 그룹화가 된다
• 같은 EC2 인스턴스에서 다중 앱에 Load Balance 할 수 있다
• HTTP/2 와 WebSocket을 지원한다
• redirect도 지원한다 (HTTP에서 HTTPS로 트래픽을 자동 리다이렉트해줄 수 있다)
• 서로 다른 타깃 그룹에 기반하여 라우팅을 한다

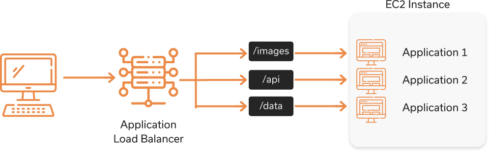

  • URL 기반으로 경로 찾기 (example.com/images & example.com/api)
  • 호스트 이름을 기반으로 라우팅을 할 수 있다 (one.example.com & other.example.com)
  • Query String 또는 헤더 (Header)를 사용해서 라우팅을 할 수 있다 (example.com/images?id=123&order=false)
• 작은 규모의 서비스 또는 컨테이너 기반의 어플리케이션에 유용하다 (Docker 또는 아마존 ECS, Elastic Container Service)
• ECS의 동적 포트로 보내는 (redirect) port 매핑 기능을 가지고 있다



Target Groups

• 타깃 그룹은 EC2 인스턴스가 될 수 있다 (Auto Scaling Group을 통해 관리될 수 있다) - HTTP
• EC2 테스크 (ECS가 관리한다) - HTTP
• 람다 기능 (Lambda Function) - HTTP 요청은 JSON 이벤트로 변환된다
• IP 주소 - 개인 IP 주소여야 한다

ALB는 다수의 타깃 그룹으로 라우팅할 수 있다

타깃 그룹 레벨에서 Health Check을 한다

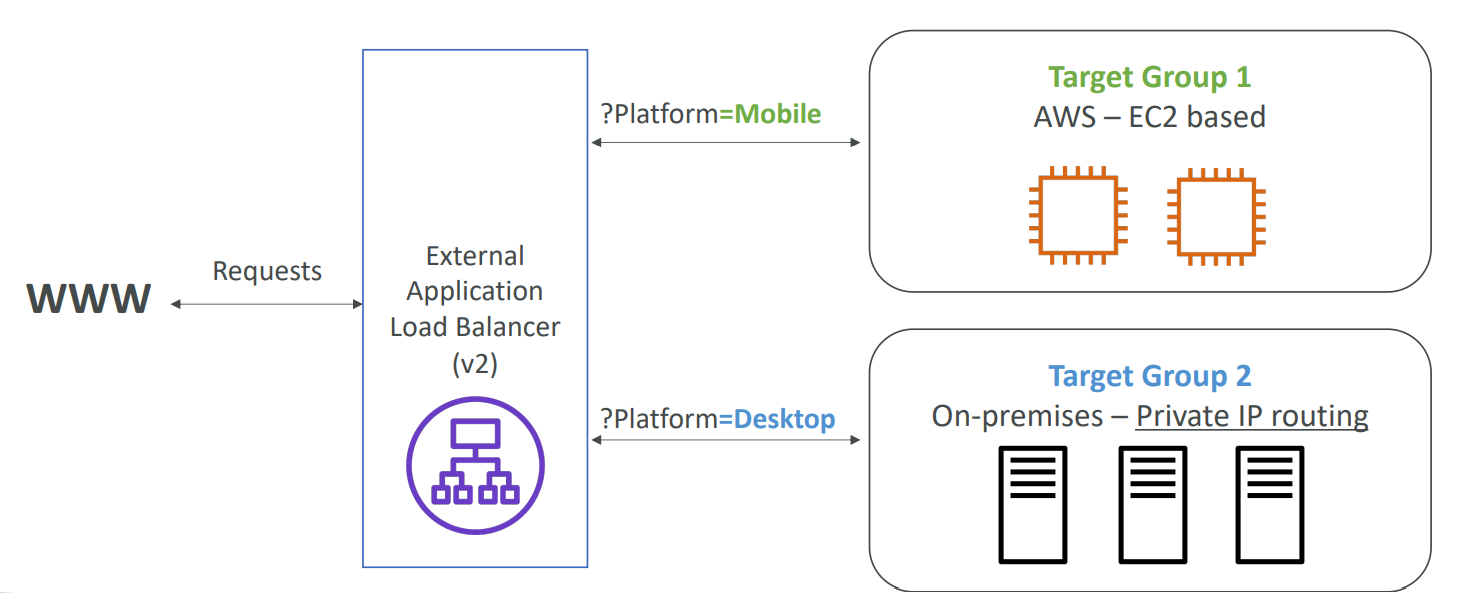

Query Strings / Parameter 라우팅





Network Load Balancer (v2)

• 4번째 계층의 Load Balancer다
  • TCP와 UDP 트래픽을 인스턴스로 전달하는 역할을 한
  • 초당 수백만가지의 요청을 처리한다
  • 지연시간이 적다, 100ms (ALB는 400ms 정도다)
• AZ 당 한 개의 고정된 IP가 있다
  • 각각의 AZ에 하나의 Elastic IP를 할당할 수 있다
• 고성능 퍼포먼서 (extreme performance), TCP 또는 UDP 트래픽을 보면, Network Load Balancer를 사용하면 된다 (무료가 아니다)

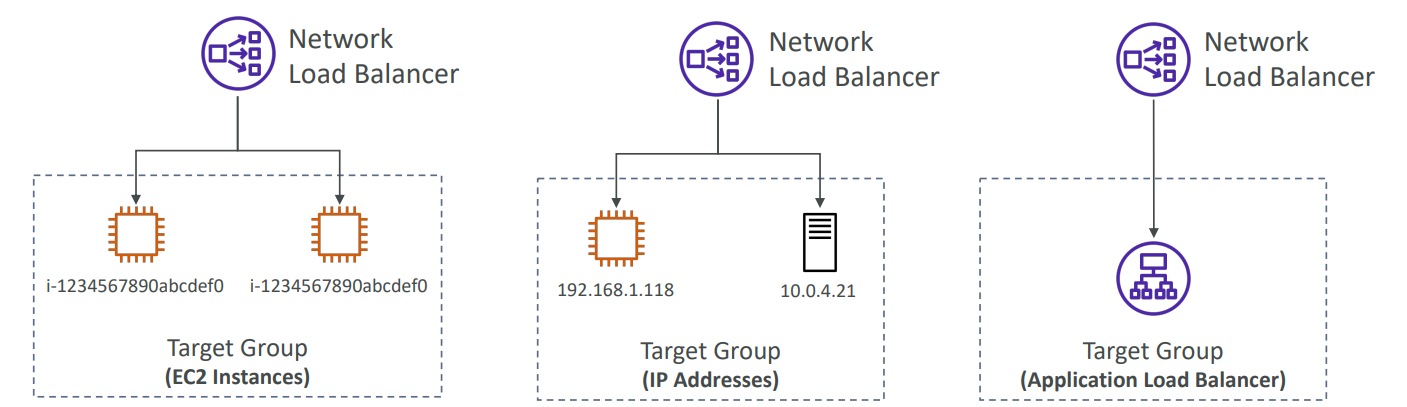

Target Groups

• EC2 인스턴스
• IP 주소 - 개인 IP 주소여만 한다
• Application Load Balancer
  • NLB 를 통해 고정 IP 주소를 받는다
  • 그리고 ALB를 통해 HTTP 유형의 트래픽을 처리하는 규칙을 얻을 수 있다
• Health Checks는 TCP, HTTP 그리고 HTTPS 프로토콜을 지원한다

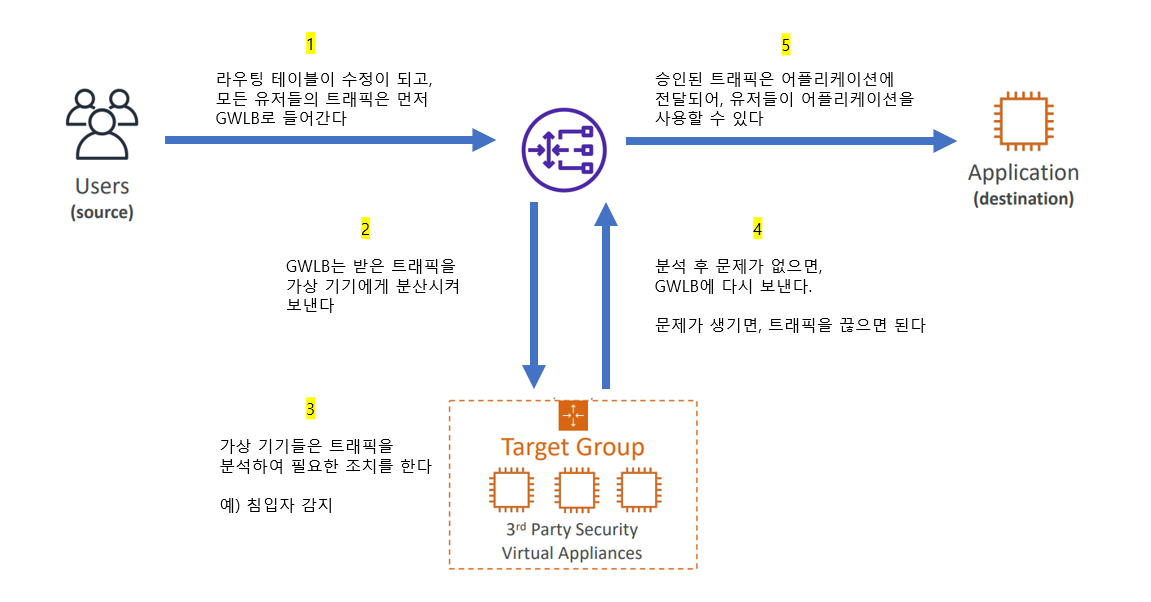

Gateway Load Balancer

• 제 3자의 네트워크 가상 기기들을 AWS에서 배포하고, 확장하고, 관리한다
  • GWLB는 방화벽이나, 침입자 감지 그리고 예방 시스템, Deep Packet 검사 시스템, 페이로드 수정 등을 할 수 있다
• 네트워크 계층의 Layer 3에서 동작한다 - IP 패킷을 위한 계
• 투명 네트워크 게이트웨이 (Transparent Network Gateway)와 Load Balancer의 기능을 한다
  • Transparent Network Gateway - 모든 트래픽의 단일 진입/출구 역할을 한다
  • Load Balancer - 가상 기기에 트래픽을 분산시켜준다
• GENEVE 프로토콜을 6081에서 사용한다

Target Groups

• EC2 인스턴스
• IP 주소 - 개인 IP 주소여야 한다

---





Sticky Sessions (Sessions Affinity)

Stickiness를 도입한다는 것은 클라이언트가 Load Balancer를 통해 인스턴스를 이용할 때에, 계속 같은 인스턴스를 사용하게 되는 것이다

• 반대로, Stickiness를 도입하지 않으면, 클라이언트가 어플리케이션을 사용할 때마다, 랜덤한 인스턴스를 사용하게 된다

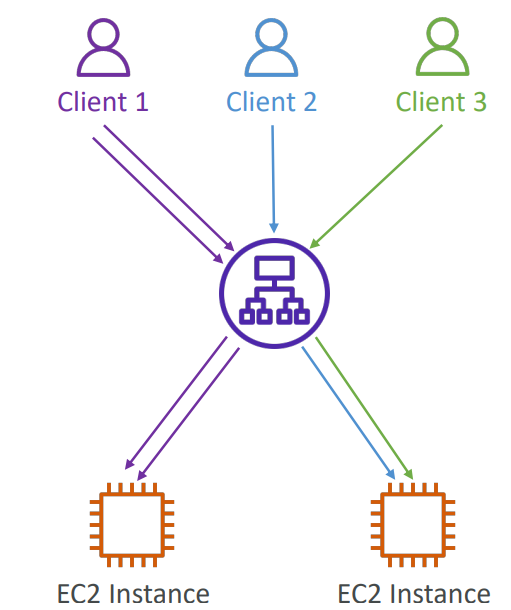

• 아래 이미지처럼, Stickiness를 도입하면 Client 1은 계속 왼쪽의 인스턴스를 사용하고, Client 2와 Client 3는 오른쪽의 인스턴스를 사용하게 된다

• Classic Load Balancer와 Application Load Balancer에서 사용할 수 있다
• 주로 '쿠키'를 사용해서 Stickiness를 도입하는데, '쿠키'는 만료기한이 있다
• 유저들이 세션 데이터, 즉 어플리케이션을 사용했을때 저장된 데이터들을 유지시켜줄 수 있다 (예. 로그인 기록)
• 하지만 EC2 인스턴스들의 백엔드에 로드(Load)의 불균형을 가져올 수 있다



Application-based Cookies

• Custom Cookie (맞춤화 쿠키)
  • Target, 또는 어플리케이션의 의해 만들어지는 쿠키다
  • 어플리케이션이 필요로하면, 아무 속성이나 커스텀하여 추가할 수 있다
  • 각각의 Target 그룹마다 쿠키의 이름을 만들어야 한다
  • 단 AWSALB, AWSALBAPP, 또는 AWSALBTG를 사용하면 안 된다 (AWS의 ELB에서 이미 사용하고 있다)

• Application Cookie
  • Load Balancer의 의해 만들어지는 쿠키다
  • 쿠키 이름은 AWSALBAPP이다



Duration-based Cookies

• 만료 기간을 설정할 수 있고, 만료 기간은 load balancer에 의해 생성된다
• Load Balancer의 의해 만들어지는 쿠키다
• 쿠키 이름은 ALB에서는 AWSALB 또는 CLB에서는 AWSELB다

---

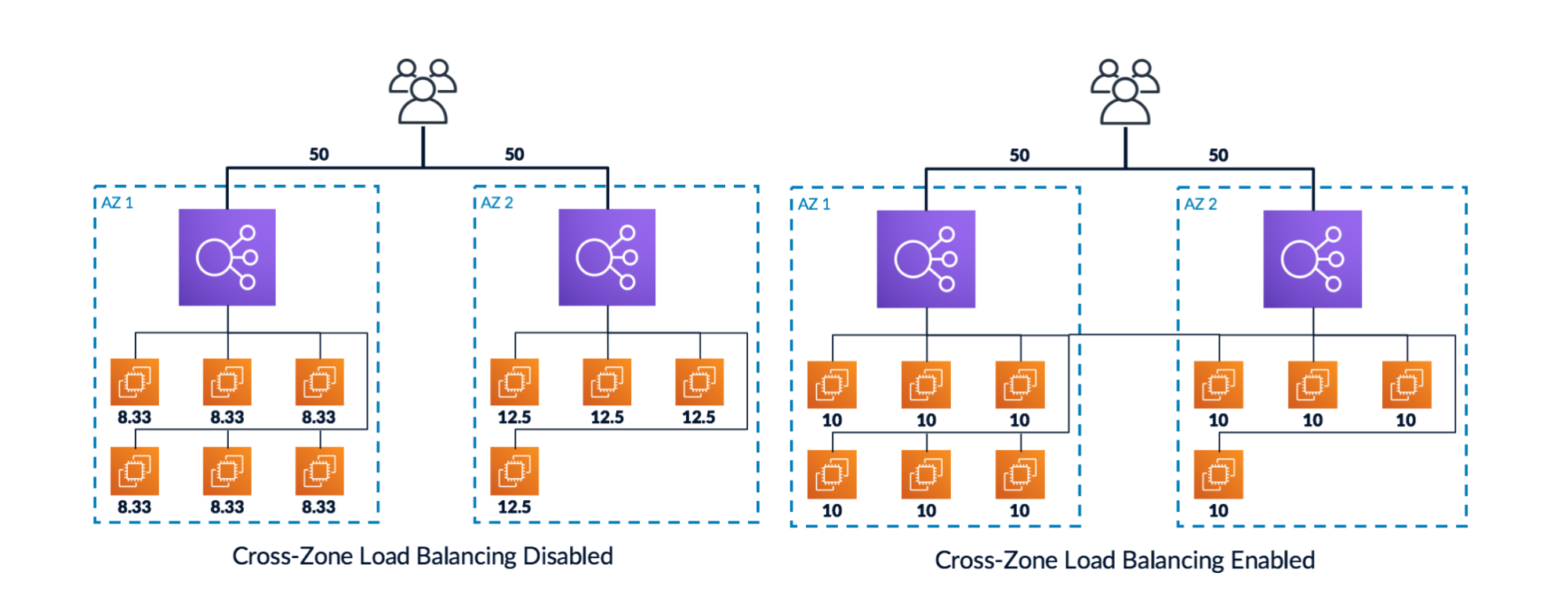

Cross-Zone Load Balancing

인스턴스에 부여가될 트래픽을 모든 AZ에서 동일하게 가져가는 것이다

• Cross-Zone Load Balancing이 활성화가 안 될 경우
  • 각각의 Load Balancer에서 50씩 트래픽을 가져간다
  • 각 50씩의 트래픽을, 각각의 인스턴스에 나눠서 트래픽을 분산 시킨다
• Cross-Zone Load Balancing이 활성될 경우
  • AZ 또는 Load Balancer에게 할당하는 트래픽의 크기 상관없이, 트래픽을 관리하는 모든 인스턴스에게 같은 양의 트래픽을 가지게 한다



Application Load Balancer

• 기본적으로 Cross-Zone Load Balancing이 활성화되어 있다 (Target 그룹 계층에서 비활성화 시킬 수 있다)
• 비용이 안 든다



Network Load Balancer & Gateway Load Balancer

• 기본적으로 Cross-Zone Load Balancing이 비활성화되어 있다
• 활성화를 시키면 비용이 든다



Classic Load Balancer

• 기본적으로 Cross-Zone Load Balancing이 비활성화되어 있다
• 활성화를 시켜도 비용이 안 든다

---





SSL / TLS

클라이언트와 Load Balancer 사이의 트래픽을 암호화 시켜준다



SSL (Secure Socket Layer),와 TLS(Transport Layer Security)는 같다

• TLS가 더 최신 버전인데, 아직도 많은 사람들이 SSL이라고 한다



SSL은 CA (Certificate Authorities)로부터 인증을 받는다

• CA는 인증 기관이고, 인증 기관은 공공 SSL을 인증함으로써, 검증된 인증서임을 알려준다
• SSL 인증서는 만료 기한이 있다



SSL Certificates

• Load Balancer는 X.509 인증서를 사용한다
• ACM (AWS Certificate Manager)를 통해 인증서를 관리할 수 있다
• 자신이 가지고 있는 SSL 인증서를 이용할 수 있다
• HTTPS Listener : 클라이언트는 SNI (Server Name Indication)을 사용하여 사용하고자 하는 호스트 이름을 명시할 수 있다

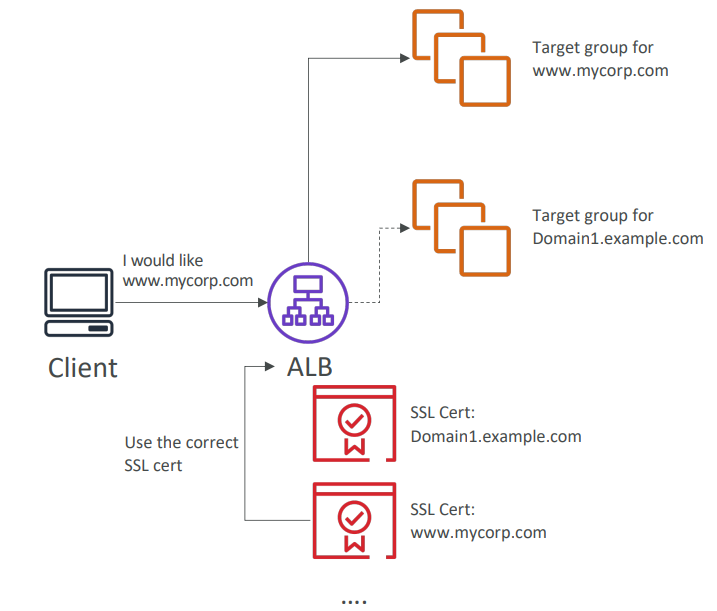

SNI (Server Name Indication)

ALB, NLB, CloudFront 에서만 사용이 가능하다

• 클라이언트는 www.mycorp.com 을 요청한다
• ALB는 www.mycorp.com에 관련된 SSL 인증서가 있는지 확인한다
• 인증서가 있다면, 그 인증서를 가지고, www.mycorp.com의 인스턴스를 사용할 수 있도록 한다



Classic Load Balancer (v1)

• 하나의 SSL 인증서를 지원하고, 다수의 SSL 인증서를 사용하려면, 다수의 CLB의 다수의 호스트 이름을 사용해야 한다



Application Load Balancer (v2), Network Load Balancer (v2)

• SNI를 통해 다수의 listeners의 다수 SSL 인증서를 지원한다

---





Connection Draining

Connection Draining 또는 De-registration Delay 라고 한다

Connection Draining : CLB

• De-registration Delay : ALB와 NLB

인스턴스가 de-registered 또는 문제가 있을 때, 활성화된 요청을 완료할 시간을 주는 것이다

• 한 번 연결이 끊어지면, 새로운 요청을 문제가 있는 EC2 인스턴스에 보내지 않는다

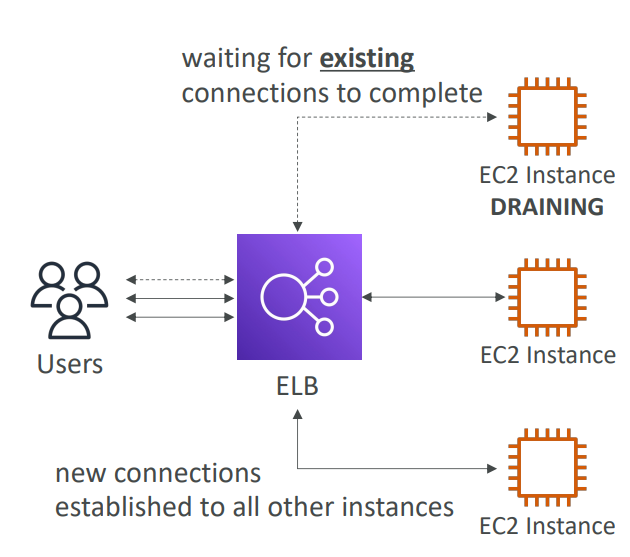

위의 이미지

• Draining으로 표시된 인스턴스에, 이미 연결이 되어 있는 유저들은, 유저들의 요청들이 완료될때까지 시간을 준다
  • 그 유저들의 요청들이 다 완료가 될 때에, 인스턴스는 연결을 끊게 된다
  • 이후 유저들은 다른 인스턴스를 사용한다
• 그 외에 새로운 유저들은 다른 인스턴스를 사용하게 된다
